Anextruder screw barrelmao ang kasingkasing sa usa ka plastik nga extruder - usa ka nagtuyok nga tornilyo sa sulod sa usa ka gipainit nga baril nga nagtunaw sa plastik ug nagbomba niini sa unahan sa makanunayon nga presyur. Ang pagpili sa husto moabut sa tulo ka butang: angtipo(single screw, twin screw, conical o parallel), angmateryalkini kinahanglan nga modagan (nga nagbutang sa ibabaw - nitrided alang sa limpyo nga resins, bimetallic alang sa abrasive o corrosive nga mga), ug sa unsa nga paagi kinigipiho ug gitukod. Kuhaa ang mga husto ug kini modagan sa daghang mga tuig. Kini nga giya naglakaw sa tanan nga tulo.
Bisan unsa ang imong i-extrude - tubo, profile, pelikula, sheet, compound, o pellets - angextruder screw barrelmao ang bahin nga nagbuhat sa aktuwal nga trabaho. Kini usab ang bahin nga gisul-ob, ug ang usa nga lagmit nga magdesisyon kung ang imong linya limpyo ug sa spec o makig-away kanimo sa kalidad ug downtime. Kini nga giya nagbitad sa tibuok nga hilisgutan: unsa ang screw barrel, ang mga tipo, ang mga materyales, unsaon pagpares sa usa sa imong materyal, ug unsaon pagtino ang usa ka puli nga molungtad. Naghimo kami og mga tornilyo ug mga baril sulod sa kapin sa 20 ka tuig, mao nga among huptan kini nga tul-id ug praktikal, ug itudlo kanimo ang mas lawom nga mga giya kung asa nimo kini gikinahanglan.
Unsa ang Extruder Screw Barrel?
Anextruder screw barrelmao ang kinauyokan nga asembliya sa usa ka plastik nga extruder: usa ka tukma nga makina nga tornilyo nga nagtuyok sa sulod sa usa ka gipainit nga cylindrical barrel. Solid nga plastik - pellets o powder - mosulod sa tumoy sa feed. Samtang nagtuyok ang tornilyo, ang kainit gikan sa baril ug ang paggunting gikan sa tornilyo matunaw ang materyal, ug ang geometry sa tornilyo naghatud ug gipugos kini, nga nagduso sa usa ka uniporme nga natunaw pinaagi sa die sa halayong tumoy.
Ang tornilyo ug ang baril usa ka gipares nga parisan, dili duha ka managlahing bahin. Ang gamay nga clearance tali sa screw flight ug sa barrel bore mao ang nagkontrol sa output ug matunaw nga kalidad - ablihi ang clearance pinaagi sa pagsul-ob ug ang makina mawala ang duha. Mao nga ang duha gidisenyo, gitukod, ug gipulihan nga magkauban, ug ngano nga ang screw barrel naglingkod sa sentro sa bisan unsang proseso sa extrusion o indeyksiyon.
Giunsa ang Paglihok sa usa ka Screw Barrel
Kadaghanan sa mga extruder screw naghimo sa ilang trabaho sa tulo ka mga zone sa gitas-on sa screw. Angfeed zonenagkuha sa solid nga materyal ug nagsugod sa paglihok niini sa unahan. Angcompression zone— diin ang agianan sa tornilyo mahimong mas mabaw — mopadpad ug motunaw sa plastik pinaagi sa kainit ug paggunting. Angmetering zonedayon ibomba ang tinunaw nga plastik sa unahan sa makanunayon, kontroladong presyur, andam na sa die.
Ang kainit naggikan sa duha ka mga dapit: ang mga heater sa baril ug ang mekanikal nga paggunting sa screw nga nagtrabaho sa polimer. Balanse sila pag-ayo ug ang materyal parehas nga plasticize nga walay overheating. Ang bug-os nga butang naglihok lamang tungod sa suod nga clearance sa screw-to-barrel - kini ang nagpahunong sa pagtunaw sa pag-atras sa mga flight. Pagtukod sa pagkamatugtanon ug sa katig-a sa nawong ipabilin kana nga clearance nga hugot sa paglabay sa panahon, nga mao gyud ang hinungdan ngano nga ang pagpili sa materyal ug kalidad sa paghimo hinungdanon sama sa disenyo sa screw.
Sa palibot sa baril naglingkod ang mga heater band nga gigrupo ngadto sa mga zone, ang matag usa gihuptan sa usa ka gitakda nga temperatura, nga adunay pagpabugnaw sa kamot aron ang pagkatunaw dili gayud mag-overheat. Sa halayo nga tumoy, ang mamatay naghatag sa matunaw sa katapusan nga porma niini. Ang trabaho sa asembliya mao ang paghatag niana nga mamatay sa usa ka matunaw nga pare-pareho sa temperatura ug presyur - tungod kay ang bisan unsa nga kausaban sa ibabaw sa suba nagpakita nga usa ka depekto sa produkto sa ubos.
Mga Matang sa Extruder Screw Barrel
Ang "Screw barrel" naglangkob sa daghang lahi nga mga makina. Ang husto nagdepende kung gikinahanglan ba sa imong prosesobombausa ka materyal osagolkini.
Usa ka Screw
A usa ka tornilyonagpadagan sa usa ka shaft sa usa ka round bore. Nagdala kini ug maayo kaayo nga nagbomba, nga naghimo niini nga ekonomikanhon nga workhorse alang sa taas nga volume nga extrusion sa usa ka makanunayon nga materyal - pipe, profile, sheet, pelikula, ug wire coating. Ang wala niini mahimo mao ang intensive mixing.
Twin Screw
Ang usa ka twin screw nagpadagan sa duha ka intermeshing shaft sa usa ka figure-eight bore. Kana nga meshing mao ang punto: naghatag kini og kusog nga pagsagol, positibo nga paghatud, ug hugot nga pagkontrol sa oras sa paggunting ug pinuy-anan, mao nga ang twin screws nagdumala sa compounding, masterbatch, reactive extrusion, ug lisud o puno nga mga materyales. Kung imong gitimbang ang duha, ang among giya sausa ka tornilyo vs twin screw extruderslawom sa trade-off.

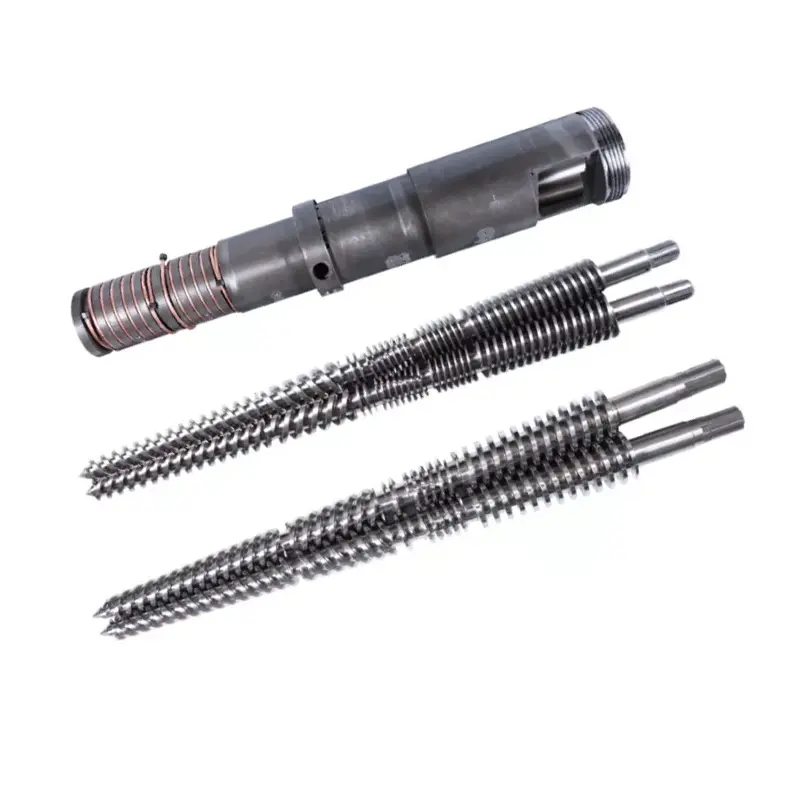

Parallel vs Conical Twin Screw
Ang kaluha nga mga tornilyo gibahin pag-usab pinaagi sa porma. Aparallel twin screwnagtipig kanunay nga diametro ug naggamit sa modular,reconfigurable nga mga elemento - ang daghag gamit nga pagpili alang sa pag-compound ug taas nga output. Aconical twin screwtapers gikan sa usa ka halapad nga feed katapusan ngadto sa usa ka pig-ot nga discharge, nga naghatag sa usa ka dako nga feed tutunlan ug taas nga torque sa ubos nga speed - ang classic makina alang sa rigid PVC pipe ug profile. Atong itandi sila sa detalye saconical vs parallel twin screw extruders.Ang twin screws mahimo usab nga co-rotating (labing maayo nga pagsagol) o counter-rotating (taas nga presyur, komon alang sa PVC).

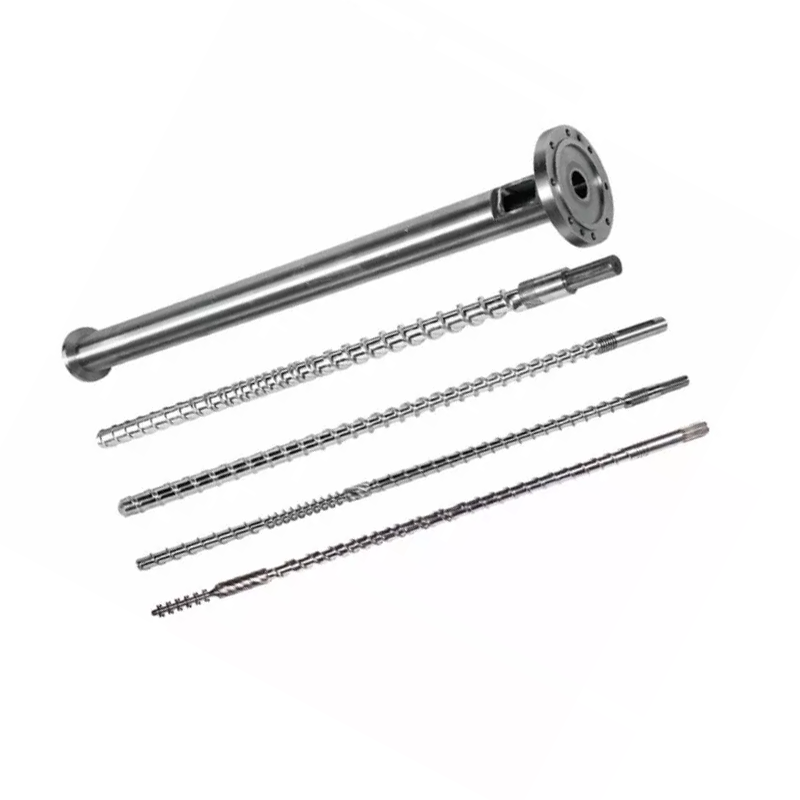

Injection Molding Screw Barrel
Anpaghulma sa injection screw barrelnagtrabaho sa parehas nga prinsipyo sa melt-and-convey apan gitukod para sa reciprocating cycle sa usa ka injection machine kaysa padayon nga extrusion. Ang nawong ug materyal nga lohika sa ubos magamit niini nga parehas.
Sa usa ka pagtan-aw, ania kung giunsa ang linya sa mga nag-unang tipo:
| Type | Labing maayo alang sa | Pagsagol | Kasagaran nga mga produkto |
|---|---|---|---|
| Usa ka tornilyo | High-volume extrusion sa usa ka materyal | Ubos | Pipe, profile, sheet, pelikula |
| Parallel nga kaluha | Compounding, taas nga output, pagka-flexible | Taas | Mga compound, masterbatch, mga pellets |
| Conical nga kaluha | Compact PVC pipe ug profile | Taas | UPVC pipe, profile, WPC |
| Injection screw | Siklo sa paghulma sa injection | Nagkalainlain | Gihulma nga mga bahin |
Diin Gigamit ang Extruder Screw Barrels
Ang parehas nga kinauyokan nga sangkap nagpakita sa tibuuk nga industriya sa plastik, nga gi-configure alang sa trabaho nga hapit na. Sa mga linya sa tubo ug profile kini naghulma sa PVC, PE, ug PPR. Sa pelikula ug sheet gipakaon niini ang mamatay nga naghimo sa packaging ug board. Sa pagsagol niini, gisagol niini ang mga polimer nga adunay mga filler, pigment, ug mga additives sa mga pellets, ug kini nagpadagan usab sa produksiyon sa masterbatch. Nagduso kini sa mga linya sa pag-recycle nga nagproseso pag-usab sa scrap ug rerind, cable ug wire coating, ug ang mga reciprocating barrel sulod sa mga injection molding machine. Bisan asa ang plastik matunaw ug maporma, usa ka tornilyo ug baril ang naghimo sa pagtunaw. Unsa ang mga pagbag-o gikan sa usa ka industriya ngadto sa sunod mao ang tipo, ang nawong, ug ang geometry - nga mao gyud kung ngano nga ang usa ka mabinantayon nga espesipiko mas hinungdanon kaysa usa ka numero sa bahin sa katalogo.
Mga Materyal sa Screw Barrel ug Surface Treatments
Ang usa ka screw barrel nagpuyo sa usa ka nagsilot nga palibot - kainit, pressure, friction, ug kasagaran abrasive o corrosive nga mga materyales. Ang base nga puthaw naghatag niini og kusog; ang pagtambal sa nawong naghatag kini sa pagsul-ob ug pagsukol sa kaagnasan. Duha ka nawong ang nagdominar.
Base Steel ug Nitriding
Ang kasagarang base mao ang nitriding steel sama sa38CrMoAlA. Ang gas nitriding nagpatig-a sa usa ka nipis nga kaso sa ibabaw, naghatag maayo nga pagsukol sa pagsul-ob alang sa limpyo, wala mapuno nga mga resin sama sa PE, PP, ug ABS sa usa ka makatarunganon nga gasto. Usa ka nitridedscrew barrelmao ang ekonomikanhon, kasaligan nga pagpili kung ang materyal dili labi ka abrasive o makadaot.
Bimetallic
Alang sa abrasive o corrosive nga katungdanan, ang usa ka bimetallic barrel nagsagol sa usa ka mas gahi, mas baga nga layer sa haluang metal sulod sa bore - nickel-based alang sa corrosion, tungsten-carbide-rich alang sa abrasion - ibabaw sa usa ka gahi nga base nga puthaw. Mas mahal kini, apan mas dugay kini kung diin ang usa ka nitrided nga nawong masul-ob. Sa among kaugalingon nga bimetallic barrels among gidala ang bore sa mga 62 HRC, diin daghang mga tindahan ang mohunong sa 58. Ang tibuuk nga pagtandi naa sa among giya sabimetallic vs nitrided screw barrels.
Ang Tornilyo Giatiman usab
Ang pagpagahi sa nawong dili lang trabaho sa baril. Ingon man usab sa nitriding, ang mga flight sa screw sagad nga gahi ang nawong - usa ka sulud nga dili masul-ob nga gisul-ob sa mga yuta sa paglupad, ang pinakataas nga punto sa pagsul-ob sa tornilyo - aron ang tornilyo magpadayon sa dagan sa bore. Kung ang usa ka tornilyo ug baril magsul-ob sa lainlaing mga rate, ang clearance maanod ug ang kalidad mag-antus, mao nga ang duha matig-a sa pagtrabaho ug pagsul-ob ingon usa ka managsama nga pares, dili ingon managsama nga mga bahin.
Pagpares sa Screw Barrel sa Imong Materyal
Dinhi diin ang kadaghanan sa mga desisyon sa screw-barrel madaog o mapildi. Ang materyal nga imong gipadagan nagtakda sa nawong nga imong gikinahanglan - dili sa laing paagi. Usa ka dali nga mapa:
| Materyal | Pangunang hulga sa baril | Girekomenda nga nawong |
|---|---|---|
| Limpyo nga PE / PP / ABS | Malumo nga pagsul-ob | Nitrided |
| Gahi nga PVC | Corrosion + pipila ka abrasion | Bimetallic (base sa nikel) |
| Puno sa baso / puno sa mineral | Bug-at nga abrasion | Bimetallic (dato sa carbide) |
| WPC (kahoy + filler) | Grabe nga abrasion (+ corrosion kon PVC-based) | Bimetallic (dato sa carbide) |
| Gi-recycle / kontaminado nga feed | Abrasion + wala mailhi | Bimetallic |
Duha ka materyales ang angayan sa ilang kaugalingong playbook.PVCmakadaot tungod kay nagpagawas kini og hydrochloric acid samtang kini nagproseso, busa nagkinahanglan kini og bimetallic surface nga dili makasugakod sa corrosion.WPCmao ang usa sa labing abrasive nga mga materyales sa extrusion, salamat sa iyang kahoy ug mineral filler, mao nga kini nagkinahanglan sa pinakagahi nga layer sa haluang metal nga imong mabutang sa bore. Itakda ang nawong alang sa materyal, matag higayon.
Panguna nga Mga Detalye: Diameter, L/D ug Compression
Labaw sa tipo ug nawong, pipila ka mga detalye ang naghulma kung giunsa ang pagbuhat sa usa ka screw barrel. Dili kinahanglan nga usa ka tigdesinyo sa tornilyo aron makuha ang usa, apan makatabang nga mahibal-an kung unsa ang gipasabut niini.
- Diametro— gidak-on sa imong makina ug target nga output. Ang mga tornilyo ug mga baril gihimo sa usa ka halapad nga mga diametro aron mahiangay sa tanan gikan sa gagmay nga mga linya sa profile hangtod sa dagkong mga extruder.
- L/D ratio- ang gitas-on sa screw gibahin sa diametro niini. Ang mas taas nga L/D naghatag ug dugang panahon sa pagtunaw ug pagsagol; ang usa nga mas mubo mas compact. Ang husto nga kantidad nagdepende sa materyal ug proseso.
- Compression ratio- unsa ka daghan ang mabaw nga channel sa screw gikan sa feed hangtod sa pagsukod. Ang mas taas nga compression nagtrabaho sa pipila ka mga materyales nga mas lisud; Ang sensitibo sa init nga mga polimer sama sa PVC pabor sa usa ka malumo nga ratio.
Gitakda kini sa materyal ug sa trabaho, mao nga ang usa ka made-to-spec nga barrel nagpildi sa usa ka generic. Ihatag sa imong magbubuhat ang makina, ang materyal, ug ang output, ug ang geometry mosunod gikan didto.
Kasagarang mga Problema ug Unsa ang Ilang Gipunting
Kung ang usa ka linya nag-anod gikan sa espesipiko, ang agianan kanunay nga modala balik sa tornilyo ug baril. Dali nga diagnostic:
- Ang output nahulog sa parehas nga tulin sa screw- gisul-ob clearance, ang classic unang ilhanan.
- Pagdagsang o dili lig-on nga presyur— pagsul-ob, o usa ka isyu sa feed o temperatura.
- Itom nga mga specks ug pagkadaot- materyal nga nagpabilin sa gisul-ob nga mga kal-ang o naglingkod sa usa ka corroded nga nawong.
- Dili maayo nga pagsagol o wala matunaw nga materyal— ang sayop nga matang sa screw alang sa trabaho, o usa ka gisul-ob nga screw.
- Pagbutang sa screw o bore- corrosion, kasagaran ang sayup nga nawong alang sa materyal.
Ang bisan unsang usa ka simtomas mahimong adunay daghang mga hinungdan, apan ang duha o tulo nga magkauban hapit kanunay nga nagpunting sa usa ka gisul-ob o sayup nga gipiho nga baril. Ang pagsukod sa sinina nagsulti kanimo kung asa - ug kung ang pag-ayo usa ka pag-ayo o usa ka kapuli.
Pagsul-ob, Pagmentinar ug Pag-ilis
Ang matag screw barrel magsul-ob sa kadugayan - ang pangutana ra kung unsa ka paspas, ug kana nagdepende sa materyal ug kung giunsa ang pagpadagan sa makina. Ang pagsul-ob makita ingon nga nahulog nga output sa parehas nga tulin sa screw, pagsulbong, dili maayo nga pagsagol, itom nga mga speck, o pagtaas sa temperatura sa pagkatunaw. Ang hinungdan mao ang clearance tali sa screw ug baril nga nagbukas sa nangaging pagkamatugtanon.
Kung makita nimo ang mga timailhan, sukda sa dili ka pa molihok: ang diametro sa paglupad sa tornilyo, ang barrel bore, ug ang radial clearance batok sa orihinal nga spec. Usahay ang tornilyo mahimong matukod pag-usab samtang ang baril maayo pa; sa higayon nga ang bore gisul-ob sa milabay nga pagkamatugtanon, puli mao ang kasagaran ang ekonomikanhon ayuhon. Ang among giya sakanus-a ilisan ang usa ka gisul-ob nga screw barrelnaglakaw pinaagi sa pagsukod sa sinina ug pagdesisyon sa pag-ayo kumpara sa pag-ilis. Ang pipila ka mga batasan molugway sa kinabuhi sa serbisyo: ipares ang nawong sa materyal, itago ang mga kontaminante gikan sa feed, itago ang temperatura sa range, ug ang mga pagbasa sa clearance sa log sa matag serbisyo.
Giunsa Pagpili ug Pagtino ang usa ka Extruder Screw Barrel
Pagbira niini, pagpili sa usa ka screw barrel mao ang tulo ka mga desisyon sa han-ay:tipo, unyaibabaw, unyaespesipikasyon. Pagtrabaho pinaagi kanila ug dili ka masayop.
- Type— ang imong proseso ba nagbomba ug usa ka materyal (single screw) o mix ug compound (twin screw)? Ang compact PVC o profile work nagpunting sa conical; taas nga output ug pagka-flexible nga punto sa parallel.
- Nawong- nitrided para sa limpyo nga resins, bimetallic para sa abrasive o corrosive nga mga materyales. Kung adunay pagduhaduha sa usa ka puno o PVC nga materyal, adto sa bimetallic.
- Espesipikasyon— diametro, L/D, ug compression nga gipares sa imong makina, materyal, ug output.
Aron makakuha og tukma nga kinutlo ug usa ka baril nga diretso nga mahulog, ihatag sa imong magbubuhat ang paghimo ug modelo sa makina, ang screw diameter ug L/D (o ang orihinal nga drowing), ang materyal ug ang filler load, ug ang target nga output. Walay drawing? Ang usa ka gisul-ob nga sample igo na aron mabalik-engineer ang eksaktong kapuli - o usa nga gi-upgrade nga adunay mas gahi nga nawong kaysa sa bahin nga imong giretiro.
Ngano nga Magtrabaho Uban sa Nanhaiya
Naggugol kami og sobra sa baynte ka tuig sa paghimo sa mga extruder screw ug mga baril sa matag matang -usa ka tornilyo, parallel twin screw, conical twin screw, ugpaghulma sa injection— sa 38CrMoAlA nitrided steel ug bimetallic alloys, nga adunay bimetallic bore hardness hangtod sa 62 HRC, tolerance control, ug dynamic balance testing sa matag set. Uban sa labaw pa sa 500 nga mga kliyente ug kapin sa duha ka dekada nga kasinatian, naghimo kami og mga kapuli nga nahiuyon sa mga dagkong tatak sama sa KraussMaffei, Cincinnati, ug Jwell, nga nagtrabaho gikan sa imong modelo sa makina, usa ka drowing, o usa ka sample. Sultihi kami sa imong materyal, makina, ug output, ug ikaw adunay gipahaum nga rekomendasyon ug kinutlo sulod sa dose ka oras.
Kinahanglan ang husto nga screw barrel, o usa ka kapuli sa imong linya? Ipadala ang imong makina, materyal, ug output — pagkuha og rekomendasyon ug pagkutlo sulod sa 12 ka oras.
Pagkuha ug QuoteKanunay nga Gipangutana nga mga Pangutana
Unsa ang usa ka extruder screw barrel?
Kini ang kinauyokan nga nagtrabaho nga bahin sa usa ka plastik nga extruder - usa ka nagtuyok nga tornilyo sa sulod sa usa ka gipainit nga baril. Nagkinahanglan kini og solidong plastik sa usa ka tumoy, tunawon kini sa kainit ug paggunting, ug ibomba ang usa ka uniporme nga matunaw sa pikas tumoy sa makanunayon nga presyur. Ang tornilyo ug baril nagtrabaho isip usa ka gipares nga pares, ug ang gamay nga clearance sa taliwala nila nagkontrol sa output ug kalidad.
Unsa ang usa ka extruder screw barrel nga hinimo sa?
Ang base kasagaran usa ka nitriding steel sama sa 38CrMoAlA, gipagahi sa gas nitriding alang sa limpyo nga mga resin. Alang sa abrasive o corrosive nga mga materyales kini bimetallic - usa ka gahi, wear- ug corrosion-resistant alloy layer nga gisagol sulod sa bore ibabaw sa gahi nga base steel. Ang nawong gipili alang sa materyal nga imong gipadagan.
Unsa ang mga nag-unang matang sa screw barrel?
Single screw ug twin screw. Ang twin screw nabahin ngadto sa parallel ug conical, ug ngadto sa co-rotating ug counter-rotating, ug adunay mga injection molding screw barrels. Single screws pump alang sa high-volume extrusion; twin screws mix ug compound; Ang conical twins nahiangay sa compact PVC ug profile lines.
Unsa ka dugay ang usa ka extruder screw barrel molungtad?
Ang maayo nga pagmentinar kasagaran molungtad tali sa 3 ug 10 ka tuig. Nagdepende kini sa materyal, ang pagtambal sa nawong, mga kondisyon sa pag-operate, ug pagmentinar - ang mga abrasive ug corrosive nga mga materyales nagpamubo niini, ang limpyo nga mga resin ug usa ka bimetallic nga nawong gipalugway kini.
Unsaon nako pagpili sa husto?
Tulo ka mga lakang: pilia ang tipo nga gikinahanglan sa imong proseso, pilia ang nawong para sa imong materyal, dayon ipares ang diametro, L/D, ug compression sa trabaho. Ihatag sa magbubuhat ang imong modelo sa makina, materyal, ug output — usa ka drowing o sample ang naghimo niini nga eksakto.
Makahimo ka ba og kapuli sa bisan unsang brand sa makina?
Oo. Naghimo kami og mga puli nga screw ug baril nga mohaum sa mga dagkong extruder ug mga tatak sa injection - KraussMaffei, Cincinnati, Jwell - gikan sa imong modelo sa makina, usa ka drowing, o usa ka sample. Ipadala ang mga detalye alang sa usa ka kinutlo sulod sa 12 ka oras.
