Ngano nga ang mga itom nga linya makita nga balik-balik sa extruder? Gitudloan ka niini nga artikulo kung unsaon pagtino dayon kung kini ba ang hinungdan sa problema sa baril o tornilyo.

Ang kanunay nga itom nga mga linya sa mga extruder nag-una tungod sa kontaminasyon sa hilaw nga materyal, mga deposito sa carbon sa mga kagamitan, ug gisul-ob nga mga sangkap. Kini nga mga isyu nanginahanglan imbestigasyon ug pagpangita sumala sa mga lakang sa ubos.

1. Hilaw nga materyal ug auxiliary nga materyal nga mga isyu

Kini ang labing kasagarang hinungdan ug kinahanglan unahon.

Mga hugaw sa hilaw nga materyales: Ang itom nga langyaw nga butang, sama sa abog, metal nga mga tinumpag, o uban pang mga masterbatch, mahimong isulod sa hilaw nga materyales sa panahon sa produksiyon, pagtipig, o transportasyon.

Hilaw nga materyal nga kaumog o pagkadaot: Ang sobra nga kaumog sa mga hilaw nga materyales mahimong mosangpot sa carbonization atol sa taas nga temperatura nga extrusion, nga moresulta sa itom nga mga speck. Ang pagkadaot gikan sa dugay nga pagtipig mahimo usab nga moresulta sa pagporma sa itom nga mga materyales nga nasunog.

Masterbatch o additive nga mga isyu: Ang dili maayo nga pagsabwag sa masterbatch mahimong moresulta sa itom nga agglomerated nga mga partikulo. Ang sobra nga pagdugang sa mga additives (sama sa antioxidants) mahimong mosangpot sa carbonization sa taas nga temperatura.

2. Mga deposito sa carbon sulod sa mga ekipo: Human sa dugay nga paggamit, ang nahabilin nga materyal dali nga magpabilin sa baril, tornilyo, o agup-op, nga mosangpot sa carbonization ug pagporma sa itom nga mga linya.

Dili kompleto nga paglimpyo sa panahon sa downtime: Ang nahabilin nga materyal sa baril ug tornilyo dili hingpit nga gilimpyohan pagkahuman sa miaging run. Kung ang makina gi-restart, kini nga nahabilin nga materyal nag-carbonize sa taas nga temperatura ug nagsagol sa bag-ong materyal. Dili husto nga mga setting sa parameter sa produksiyon: Ang mga temperatura sa extrusion taas kaayo, nga milabaw sa temperatura sa kalig-on sa kainit sa hilaw nga materyal, hinungdan sa sobrang kainit ug carbonization sa baril.

Ang screw speed mismatch sa feed rate: Ang katulin sa pagpakaon hinay ra kaayo, samtang paspas kaayo ang screw, hinungdan nga ang materyal magpabilin sa barrel sa dugay nga panahon, nga mosangpot sa thermal degradation ug carbonization.

3. Mga Part sa Equipment Wear or Failure

Ang mga tinumpag nga metal gikan sa gisul-ob nga mga bahin o mga hugaw nga gipaila sa nadaot nga mga selyo mahimo usab nga hinungdan sa itom nga mga linya.

Screw ug Barrel Wear: Human sa dugay nga paggamit, ang gintang tali sascrew ug barilnagdugang, nga nagpasayon ​​sa materyal nga ma-trap ug carbonized sa gintang. Ang metal nga pulbos nga namugna pinaagi sa pagsul-ob mahimong masagol sa materyal, nga mahimong itom nga mga linya.

Mga Problema sa Agup-op: Ang mga deposito sa carbon o mga garas sa agianan sa agos sa agup-op mahimong hinungdan sa materyal nga ma-trap ug carbonized sa panahon sa pag-agos. Ang nadaot nga mga seal sa agup-op makatugot sa gawas nga mga hugaw nga mosulod sa agianan sa agianan.

Pag-filter Clog o Damage: Ang matunaw nga mga filter nga wala pa mapuli sa dugay nga panahon mahimong barado, nga mosangpot sa dili maayo nga pag-agos sa materyal ug lokal nga overheating ug carbonization. Ang nadaot nga mga filter makatugot sa mga hugaw nga mosulod direkta sa agup-op. Girekomenda nga susihon ang han-ay sa "hilaw nga materyales → paglimpyo sa kagamitan → pag-inspeksyon sa mga aksesorya". Ilisan una ang usa ka hugpong sa mga bag-ong hilaw nga materyales alang sa pagsulay. Human mawagtang ang problema sa hilaw nga materyal, i-disassemble ug limpyohan ang baril, tornilyo ug agup-op, ug sa katapusan susihon ang kahimtang sa mga aksesorya sama sa screw ug filter.

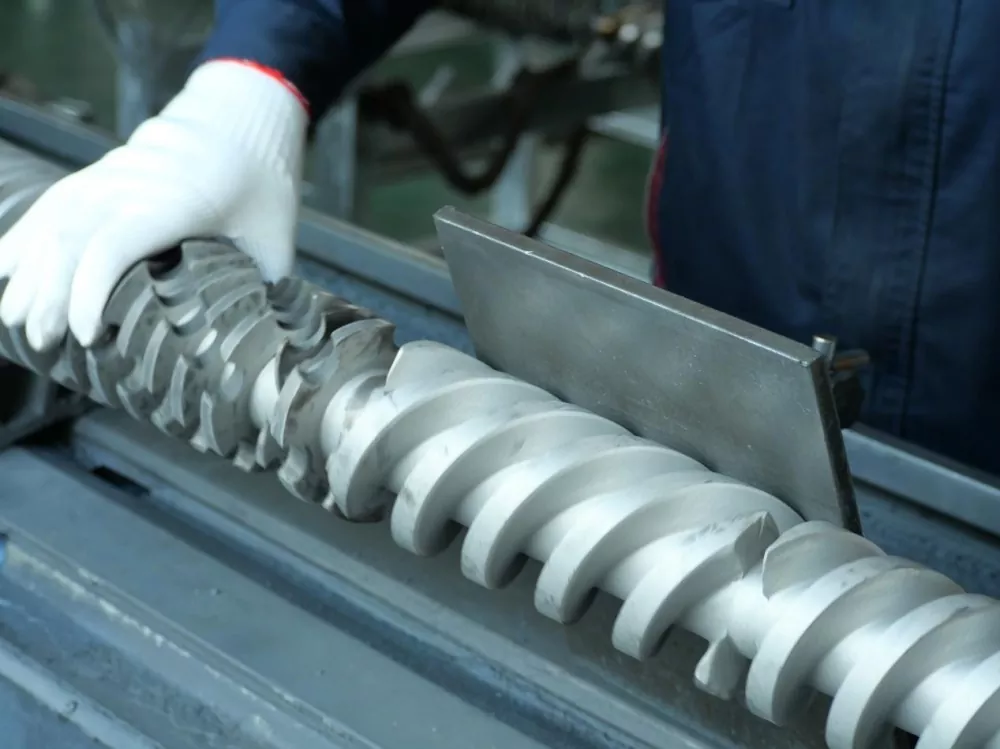

Samtang ang pagtunaw sa plastik moagi sa tibuuk nga proseso sa paghatud, pag-compress, ug pagtunaw sa sulodang tornilyo, bisan ang pinakagamay nga pagkadili-hingpit sa nawong mahimo nga usa ka lugar sa pagpasanay sa mga itom nga streak. Ang kabangis sa nawong nga kasagaran sa naandan nga mga tornilyo nagpasayon ​​sa materyal nga ma-trap sa mga gaps sa hilo sa panahon sa high-speed rotation. Kini, inubanan sa balik-balik nga pagpainit, nagporma sa mga produkto nga nasunog, nga sa katapusan nagpahinabog itom nga mga streak sa nahuman nga produkto.

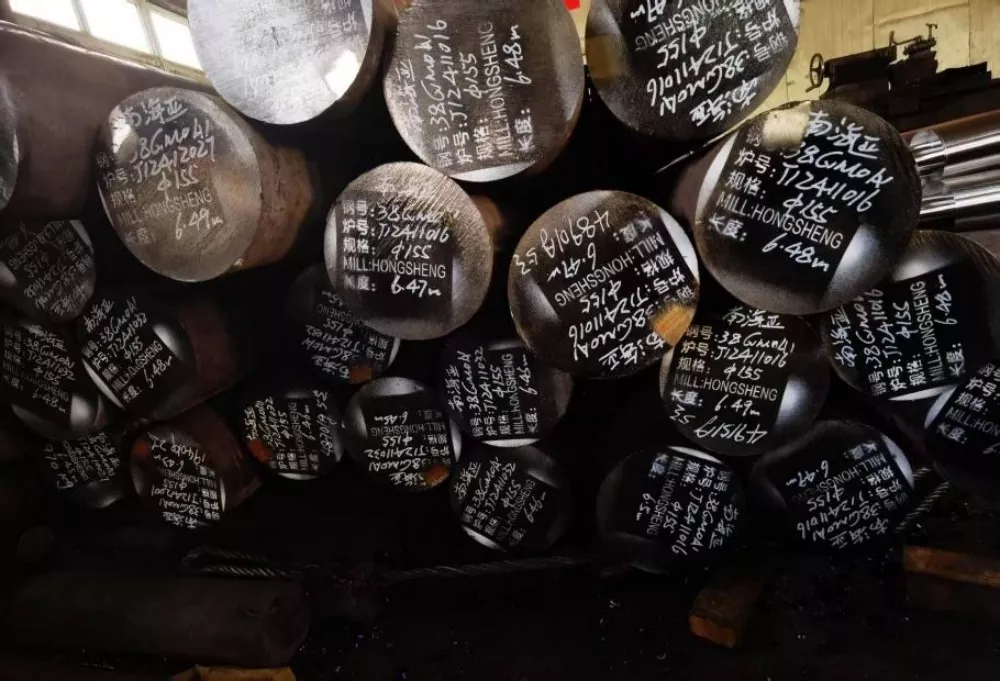

Ang pagpili sa materyal hinungdanon usab. Ang among mga tornilyo gihimo sa taas nga kalidad nga 38CrMoALA nitrided alloy steel. Kini moagi sa pito ka adlaw nga quenching ug nitriding treatment, nga moresulta sa 0.50-0.70mm nga gibag-on nga nitrided layer ug usa ka surface hardness sa HV950-1050. Kini nga mga materyal nga kabtangan nagsiguro sa maayo kaayo nga pagsukol sa pagsul-ob bisan sa mga temperatura sa palibot sa 200 ° C, nga nagpalugway sa serbisyo sa screw sa labing menos usa sa ikalima kon itandi sa naandan nga mga produkto. Gipugngan niini ang pagtukod sa materyal sa mga patay nga suok tungod sa pagsul-ob sa ibabaw sa dugay nga paggamit.

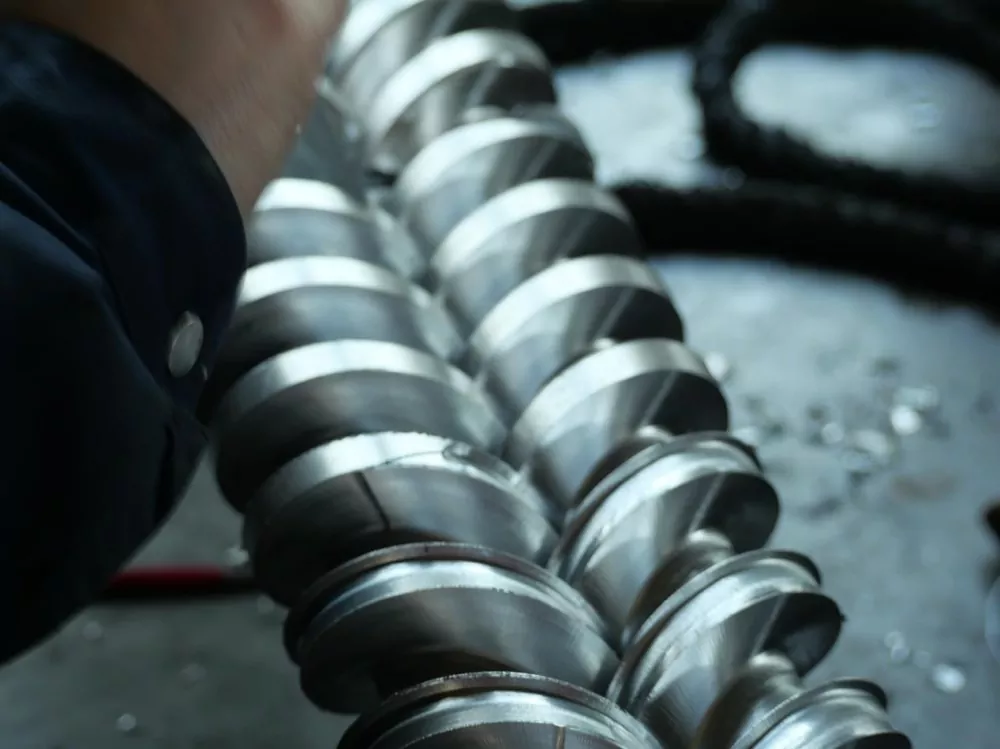

Pinaagi sa precision machining, ang tornilyo nakab-ot ang usa ka salamin-grade ibabaw nga finish sa Ra0.4 microns, sa pipila ka mga higayon nga mas taas kay sa industriya standard. Kini naghubad sa usa ka kalainan sa gitas-on nga dili molapas sa 0.4 microns matag milimetro sa gitas-on sa screw surface, 1/200th lang sa diametro sa buhok sa tawo. Kini nga ultra-smooth nga nawong hinungdanon nga nakunhuran ang peligro sa pagpadayon sa materyal ug gitangtang ang agianan alang sa mga itom nga streak sa una.
